鈦及鈦合金作為一種銀灰色的輕質金屬材料，以其高比強度、優異的耐腐蝕性、良好的高溫性能以及出色的生物相容性與安全性，在航空航天、生物醫療、化工裝備、汽車制造與海洋工程等多個高端領域得到廣泛應用[1-5]。近年來，伴隨消費電子產業的快速發展，鈦及鈦合金在3C產品中的應用持續擴展，主要依托其輕量化、高比強度、耐腐蝕及無磁感等綜合特性。目前，鈦材已逐步應用于智能手機與平板電腦的中框與背板、筆記本電腦的機身框架與散熱模組、智能手表的表殼與表帶，以及各類傳感器外殼、耳機與音響的結構件等。這些應用在提升產品便攜性與結構耐久度的同時，也符合市場對高端材料與工藝的品質追求，充分展現了鈦合金在消費電子領域的廣闊前景。
然而，鈦合金在消費電子領域的產業化進程受到其固有加工特性的嚴重制約。以手機中框為例，近60%的毛坯材料需要通過切削去除;鈦合金零件加工成本已占零件總成本的60%以上。鈦合金難加工主要源于其特殊的物理化學特性[6-11]:首先，其導熱系數較低，導致切削區域熱量積聚顯著，刀尖溫度急劇上升，從而加速刀具磨損;其次，鈦合金與刀具材料間的摩擦系數較高，加之切屑-刀具實際接觸面積較小，使刀尖處于高應力狀態，容易引發崩刃、粘刀與擴散磨損;此外，鈦合金彈性模量較低，加工中易發生彈性變形與回彈現象，加劇后刀面磨損，影響尺寸精度;同時，鈦在高溫下化學活性高，易與空氣中的氧、氮等元素反應，形成硬脆表層，進一步縮短刀具壽命。
目前，提升鈦合金切削性能的技術路徑主要包括材料自身改性與外部加工條件優化兩大方向。材料改性方面涉及合金成分設計、微觀組織調控與制備工藝改進[12-18];外部優化則涵蓋刀具材料創新、幾何結構設計、切削參數調整與冷卻潤滑策略等[19-22]。在眾多方案中，合金化改性通過向鈦基體中引入易切削元素這一方式，實現了對材料切削行為的系統性調控。正因如此，該途徑被視為從本質上提升鈦合金切削性能最具潛力且最根本的路徑。
本文聚焦于易切削鈦合金的研究進展，重點綜述通過添加稀土元素、復合引入稀土與S、引入Cu/Ag等合金化元素以及熱氫處理等途徑對鈦合金切削性能的改善效果，并對未來易切削鈦合金的發展趨勢進行展望。在此基礎上，進一步提出開發兼具優良綜合力學性能與切削加工性能的鈦合金材料的若干思路。
1、添加稀土開發易切削鈦合金
在鈦合金材料研究中，稀土的添加已被證實能夠顯著改善其拉伸[23]、疲勞[24]、蠕變[25]及抗氧化[26]等性能。德國布倫瑞克工業大學[27-29]、日本大同特殊鋼株式會社[30,31]以及韓國材料研究所[32,33]等團隊進一步發現，通過引入特定稀土元素，還能夠有效提升鈦合金的切削性能。其中，德國學者主要采用La元素，日本學者側重于Sc、Y及其他鑭系元素的單獨或復合添加，而韓國研究團隊則以Ce和Er為主要研究對象。
目前，在鈦合金中引入稀土元素的主要方式包括直接添加純稀土金屬、稀土化合物以及使用稀土中間合金[34]。在易切削鈦合金的開發中，直接添加純稀土金屬最為常見。需要注意的是，稀土元素的添加量存在一個上限。雖然過量添加在一定程度上能進一步改善切削性能，但會顯著損害材料的力學性能和熱加工性能[27,30-33]。例如，村上昌吾等[31]將稀土的添加量(質量百分比)控制在0.01%至0.5%之間。Siemers等[28]的研究表明，當La含量在0.01%至2.80%范圍內時，Ti-6Al-4V合金的切削性能隨La含量增加而持續改善，尤其在La含量達到2.8%時，合金切屑甚至可實現手動粉碎。然而，La的引入在改善切削性能的同時，也引發了顯著的強度-塑性權衡問題。由表1可知，添加0.9%La的鑄態合金與母材(Ti-6Al-4V)相比，其抗拉強度與延伸率均急劇下降。盡管后續的熱變形及時效處理能夠大幅恢復材料的強度(如變形態強度達950MPa)，但塑性(延伸率為7%~11%)仍遠低于母材水平(21%)。

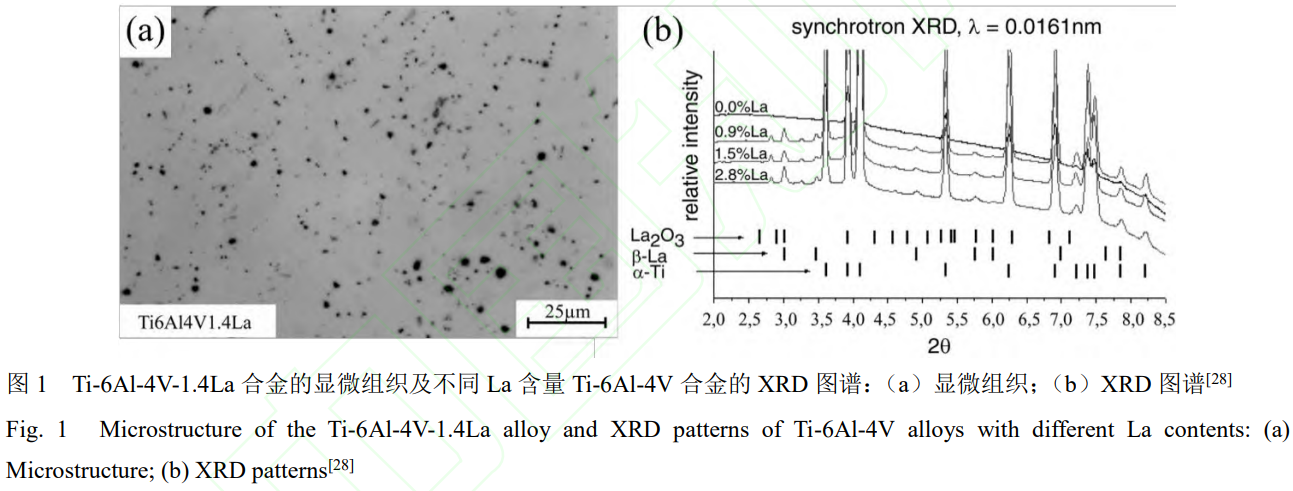

表1 Ti-6Al-4V-0.9La的機械性能[28]
Table 1 Mechanical properties of Ti-6Al-4V-0.9La[28]
| Sample | State | Strength/MPa | Elongation/% |
| Ti-6Al-4V | Duplex | 984 | 21 |
| Ti-6Al-4V-0.9La | As cast | 620 | 1 |
| Ti-6Al-4V-0.9La | Deformed | 950 | 7 |
| Ti-6Al-4V-0.9La | Aged | 860 | 11 |
稀土元素在鈦合金中的最終存在形式，與其種類、添加量以及熱加工過程中的冷卻速率密切相關 [35]。在高溫條件下，稀土在鈦合金中具有較高的固溶度。例如，在1350℃時，Y的固溶量可達3.7%，而La的固溶量高達5% [36]。因此，若鈦合金在高溫下能快速冷卻，部分稀土元素有可能固溶于鈦基體中。除了固溶形式，稀土更常以第二相的形式存在，包括純稀土相或稀土氧化物。德國學者[27-29]利用同步輻射和中子衍射技術研究發現，在含有0.9%、1.5%和2.8%La的Ti-6Al-4V合金中，析出相主要為金屬La微粒而非La?O?。這些微米級的La顆粒主要分布于晶界，并表現出較高的穩定性，如下：

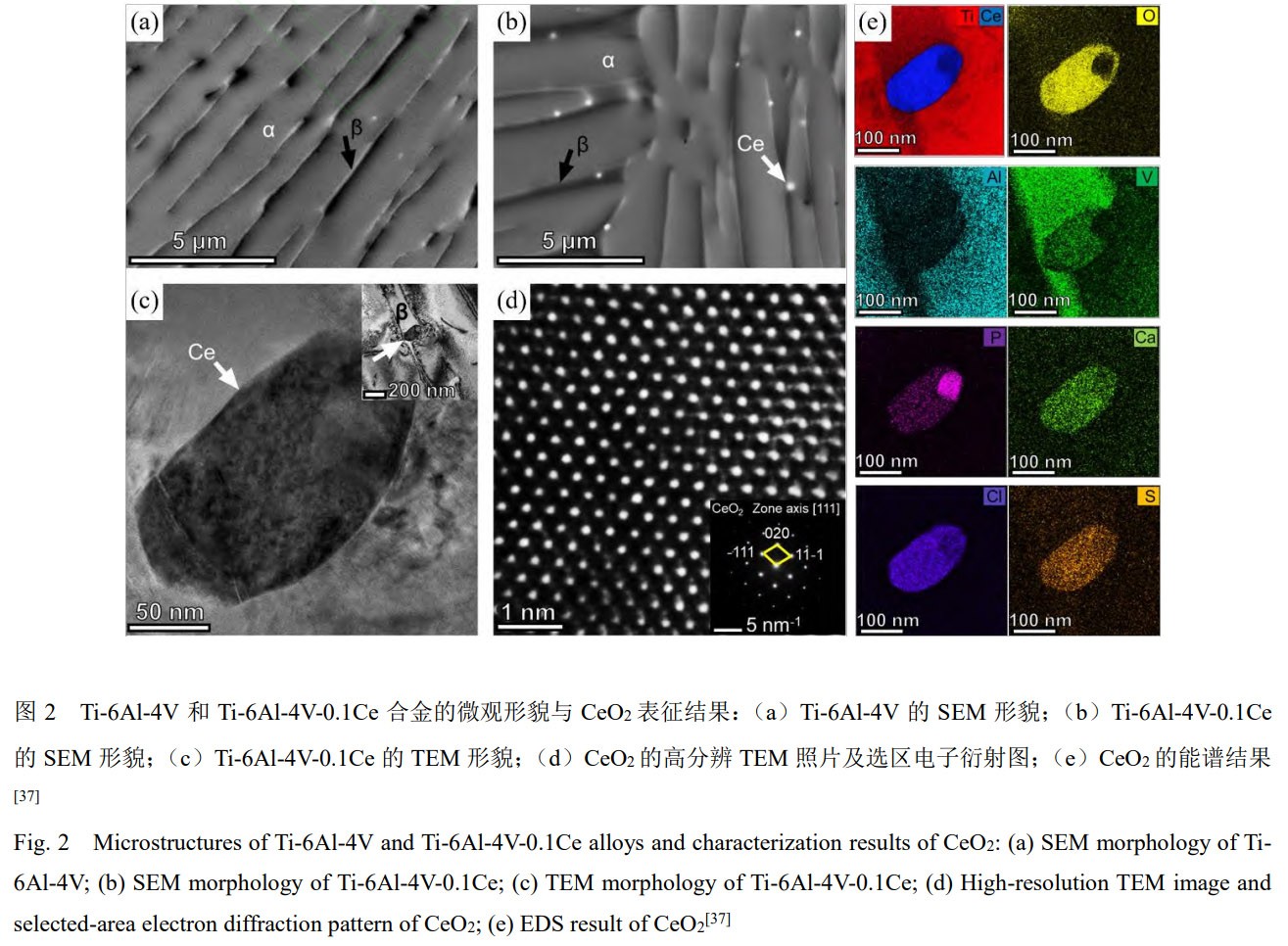

Li等[37]通過掃描電鏡觀察到Ti-6Al-4V-0.1Ce合金中存在大量白色顆粒(圖2a、b)，并經由透射電鏡及衍射分析確認其為CeO?(圖2c-e)。此外，劉超等[38]發現Er在Ti-6Al-4V-0.5Si合金中主要以Er?O?形式存在;Yan等[39]確認Nd在Ti-6.5Al-3.5Mo-1.5Zr-0.3Si合金中以Nd?O?形式析出;Yu等[40]則報道Y在Ti-6Al-2Sn-4Zr-2Mo-0.1Si合金中以Y?O?形式存在。

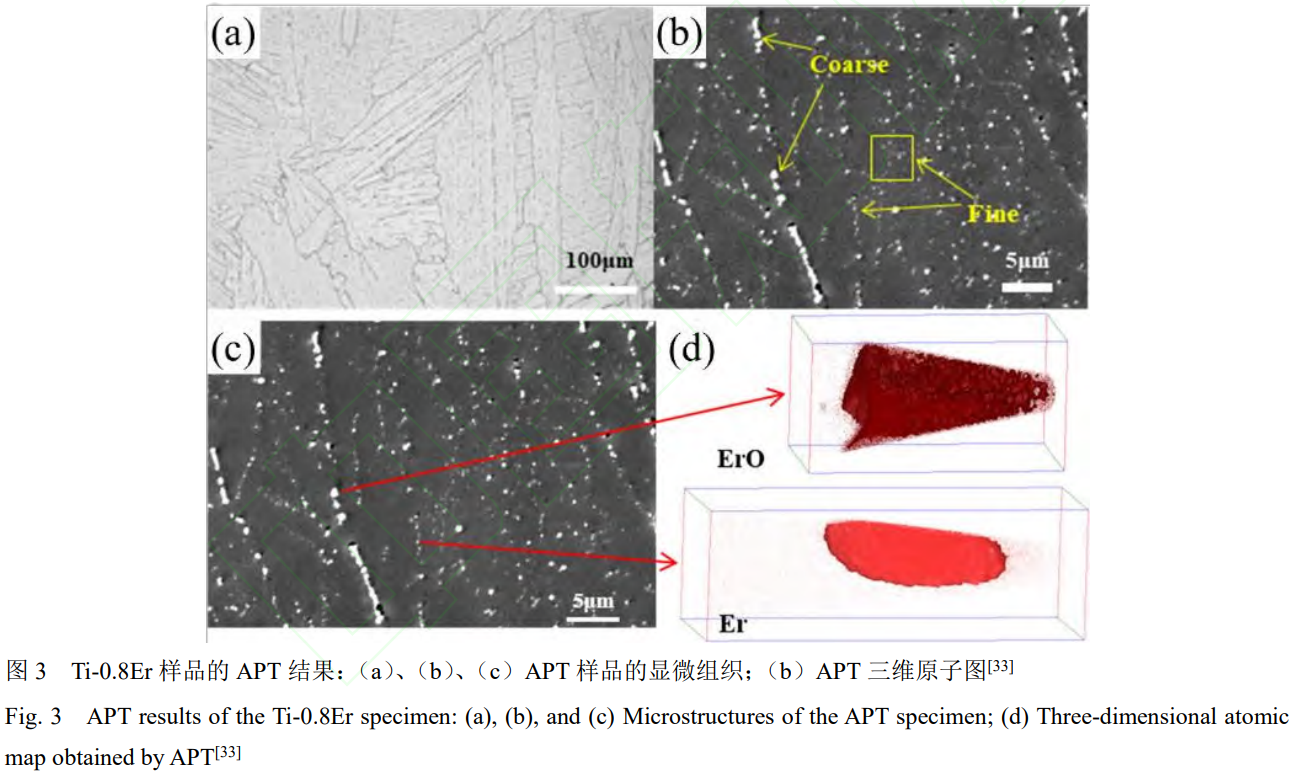

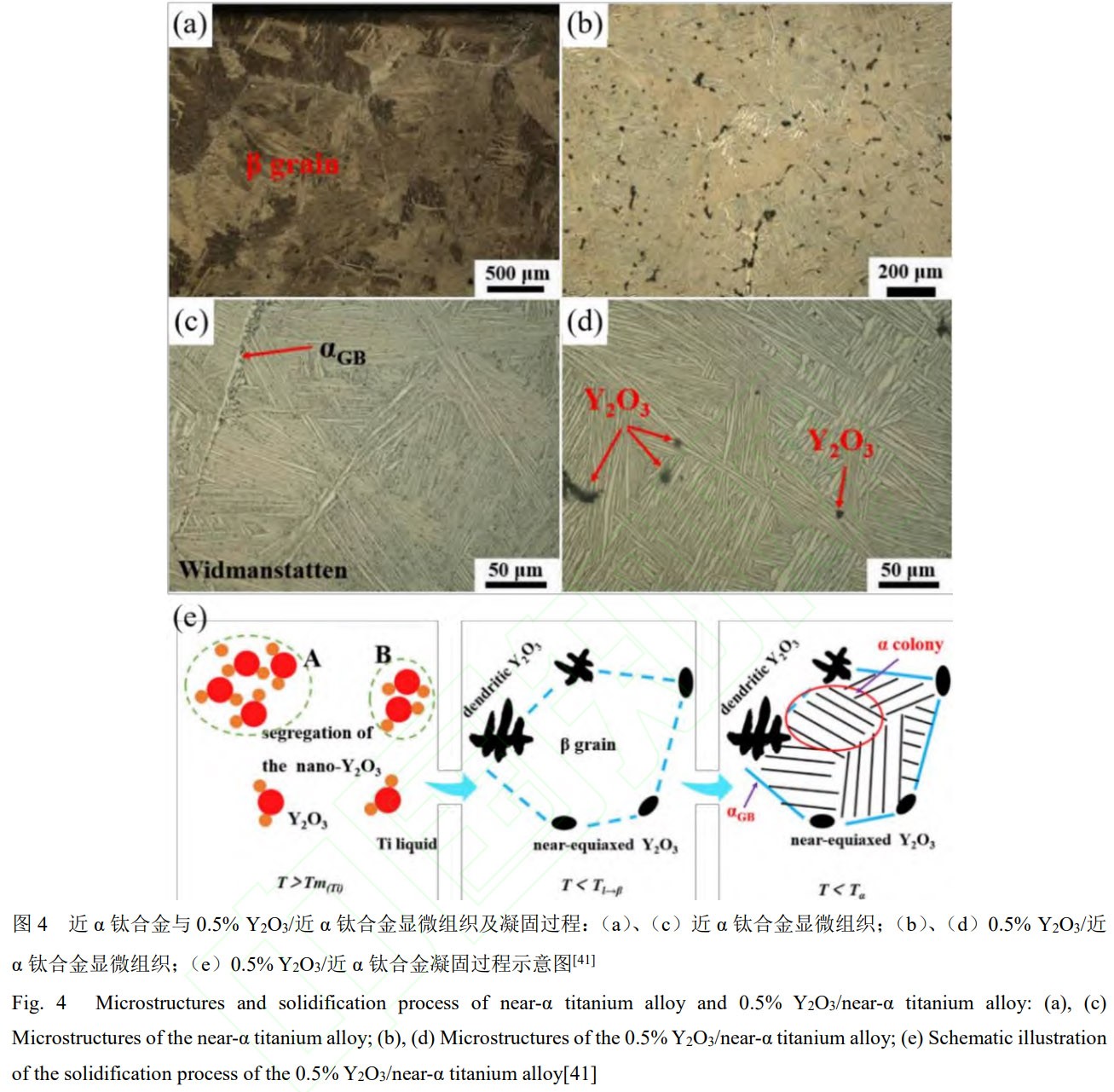

值得注意的是，稀土在鈦合金中也可能以純金屬和氧化物共存的混合形態析出。Choi等[33]對該問題進行了系統研究，在Er含量為0.8%的純鈦中觀察到稀土析出相呈現差異化分布:一類是尺寸較大、分布于α晶粒內部的析出相;另一類則是尺寸較小、集中于α相晶界的析出相，具體形貌與分布如圖3(a)、(b)所示。為精確鑒別這兩類析出相的化學成分，研究者進一步借助原子探針斷層掃描技術(APT)進行了三維原子尺度分析。結果表明，α相內部尺寸較大的顆粒為ErO，而晶界處尺寸較小的顆粒則為純Er，相關分析結果如圖3(c)、(d)所示。
由于稀土元素化學性質極為活潑，在空氣中極易氧化，因此鈦合金中實際存在的稀土析出相類型尚不明確，究竟是純稀土、稀土氧化物還是二者的混合相尚無定論，析出相在樣品制備或檢測過程中也可能發生進一步氧化。盡管析出相的具體形態存在爭議，但普遍認為稀土的引入能有效細化鈦合金的顯微組織。Yang等[41]的研究表明，Y?O?在Ti-6Al-4Sn-7Zr-0.8Mo-1Nb-1W-0.25Si合金中，能夠在凝固過程中細化β晶粒(圖4a-d)，并在隨后的β→α相變中作為異質形核點，促進α相的析出(圖4e)。此外，Ce、Nd、Er、Sc等稀土元素也表現出類似的晶粒細化效果，其機理主要歸因于稀土析出相提供的異質形核作用[38,39,42-44]。
盡管組織細化通常有助于改善材料的綜合性能，但需要指出的是，細化的顯微組織有時反而可能對鈦合金的切削性能產生不利影響[15,45,46]。稀土系易切削鈦合金其切削性能的改善，主要歸功于稀土第二相顆粒的作用，具體表現為切削力降低、切屑形態改善、刀具磨損減輕以及加工表面質量提升等。

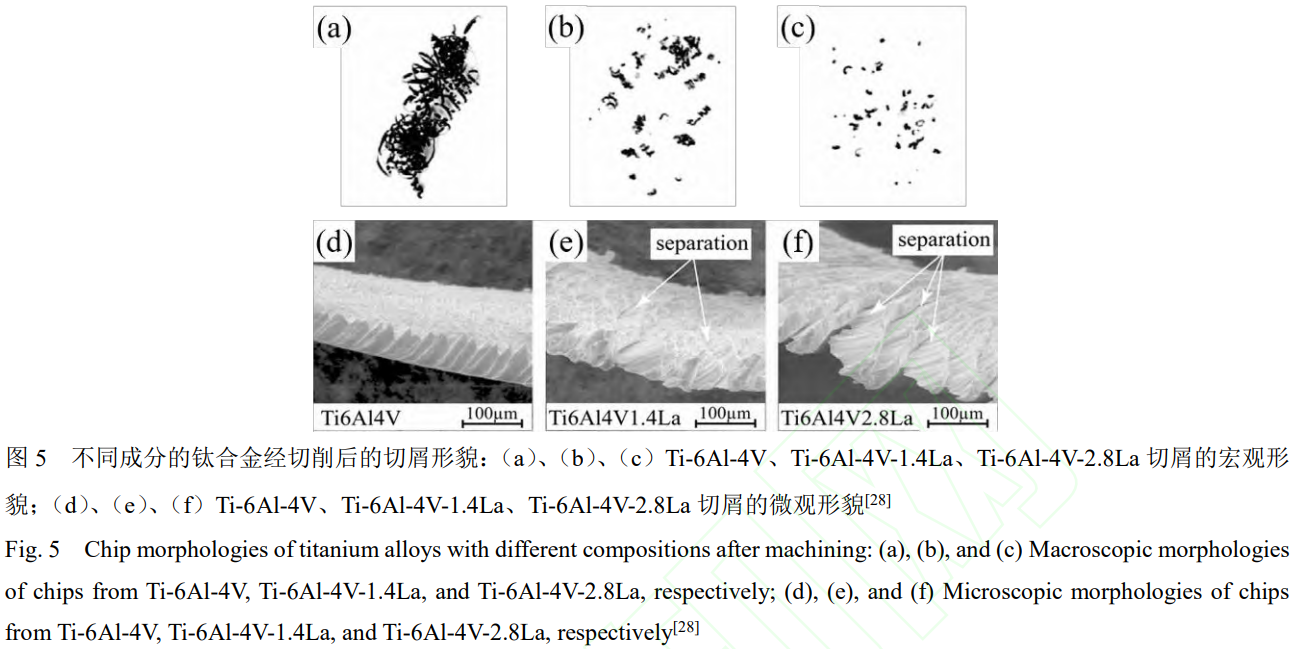

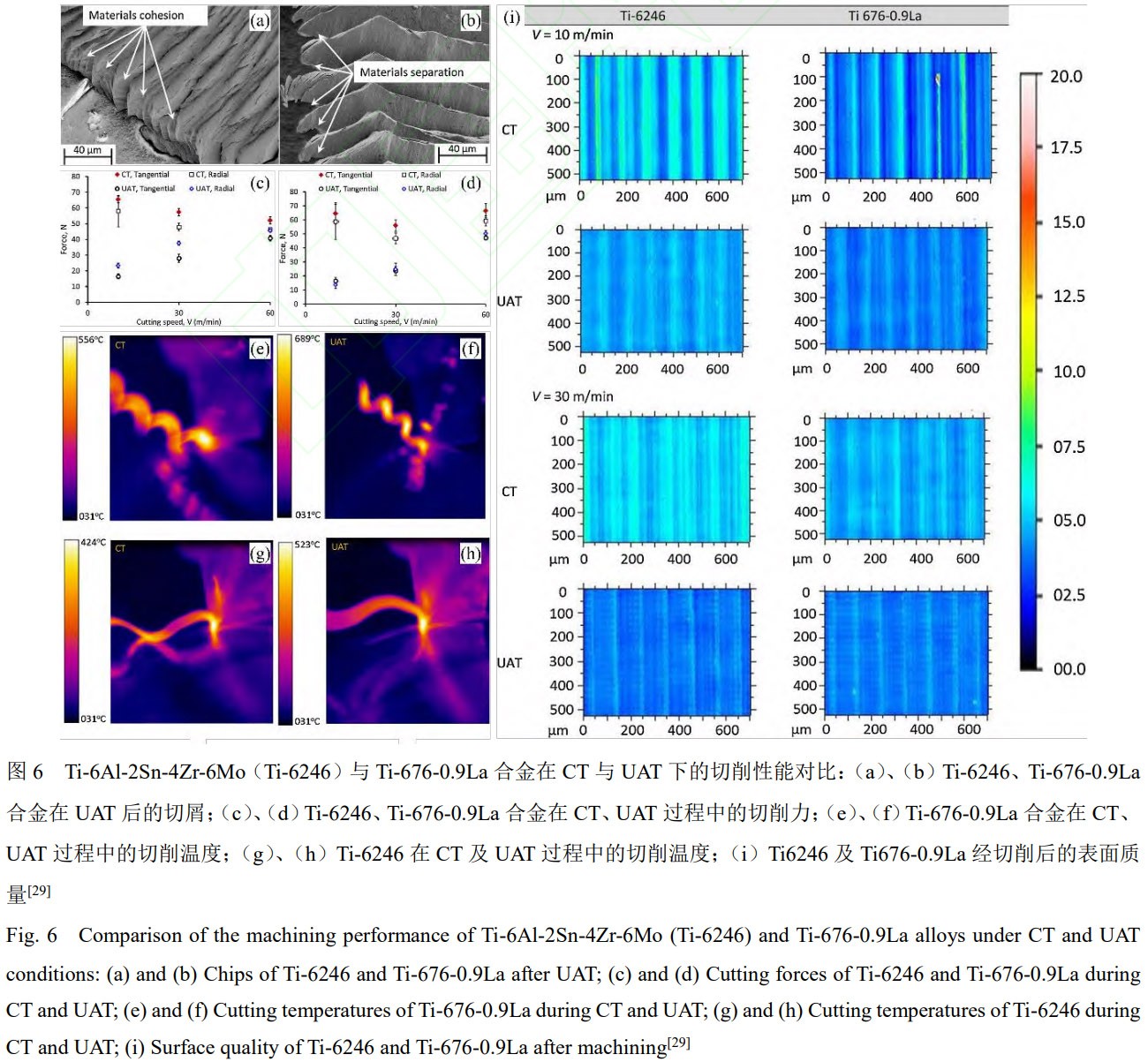

對于析出相為純稀土金屬的α+β型鈦合金體系，其切削性能的改善主要源于在切削局部高溫下稀土顆粒的熔融脆化效應。Carsten等[28]指出，當切削溫度超過La顆粒的熔點時，La顆粒會發生軟化或熔化，從而削弱切屑間的結合力，促進切屑在剪切帶或振動作用下斷裂，形成短小且易斷的切屑(圖5)。這類短切屑能減少刀具-工件的接觸長度，降低切削熱和刀具磨損，并避免積屑瘤的產生，從而獲得更光滑的加工表面。Hussain等[27]在Ti-6Al-2Sn-4Zr-6Mo-0.9La(Ti-676-0.9La)合金中觀察到了更顯著的切屑分離現象，實驗結果表明改性合金具有更高的分割程度和更大的剪切角。Riaz等[29]進一步報道，與基體材料相比，該合金在常規車削(CT)和超聲波輔助車削(UAT)過程中，均表現出切屑分離、切削力下降及表面質量提升的特點，但切削溫度有所升高，其有利于La顆粒的熔化，促進斷屑(圖6)。
對于析出相主要為稀土氧化物的α+β型鈦合金體系，或氧化物與純稀土共存的α型鈦合金體系，其切削性能的改善機理則有所不同，主要歸因于兩個方面:一是堅硬的稀土氧化物割裂了基體的連續性，在切削過程中促進了切屑的分離與斷裂;二是純稀土相在切削過程中吸收局部熱量，一定程度上緩解了切削區的熱-力耦合效應。例如，Kim等[32]在Ti-6Al-4V中添加Ce后，發現基體中析出了大量白色的顆粒狀Ce氧化物，這些氧化物在與刀具接觸時會誘發切屑分離，從而促進斷屑。Choi等[33]在純鈦中添加Er的研究表明，Er的加入顯著縮短了切屑長度，且切屑長度隨Er含量的增加而逐步減小，證明純鈦的切削性能隨Er含量的提升而增強，這種改善效應被認為是ErO與純Er協同作用的結果。
綜上所述，稀土元素作為有效的微合金化組元，為系統性提升鈦合金切削性能提供了關鍵的材料學途徑。目前，研究已證明通過引入La、Ce、Er、Y等稀土元素，能顯著優化α型、α+β型鈦合金的切削行為，其核心機理主要歸結于第二相顆粒的“促斷屑”作用。值得注意的是，稀土的添加形式、存在狀態(固溶體、純金屬顆粒或稀土氧化物)及其對顯微組織的細化效果，共同決定了其對切削性能的最終影響。然而，稀土添加亦伴隨著力學性能的權衡，過量引入會導致強度與塑性顯著劣化，因此需精確控制其添加量以平衡切削性能與力學性能。未來研究仍需深入揭示稀土析出相在動態切削過程中的演化行為及其與鈦合金基體的相互作用機制，以推動新一代高性能易切削鈦合金的精準設計與工程應用。
2、添加稀土-硫開發易切削鈦合金
在鈦合金材料研究中，借鑒鋼鐵材料通過添加S元素形成易切削相以改善切削性能的途徑[47-49]，研究者們也嘗試在鈦合金中引入S元素[50,51]。S在鈦合金中固溶度極低，傾向于形成第二相。然而，若單獨添加S，易在晶界析出板狀Ti-S化合物。這些晶界析出物不僅會顯著惡化鈦合金的力學性能和熱加工性能，對切削性能的改善效果也有限[52]。因此，需通過添加與硫親和力更強、反應能力超過鈦的元素對硫化物進行改性處理。日本學者的研究證實，稀土元素能有效與S結合生成稀土硫化物，從而優化鈦合金的切削性能[53,54]。
在稀土-硫系易切削鈦合金的開發中，通常以純稀土金屬(如Sc、Y及鑭系元素)形式添加稀土，以硫磺形式添加S [51-54]。最終合金中可能存在的第二相包括稀土硫化物、純稀土金屬相以及Ti-S化合物 [51,53]。第二相的組成強烈依賴于稀土與S的相對含量即質量比(w_R/w_S):當稀土含量不足時，過量的S會與鈦形成Ti-S相;當稀土過量時，則析出稀土硫化物和純稀土第二相;而過高的稀土含量會嚴重損害合金的機械性能 [51]。中村貞行等 [53]研究發現，通過合適的成分設計，可有效抑制晶界板狀Ti-S化合物的形成，轉而形成顆粒狀第二相。在較低的w_R/w_S比值下，稀土硫化物沿鍛造方向略有伸長，如圖7(a)、(b)所示，并伴生少量Ti-S相;提高w_R/w_S比值后，稀土硫化物變得更圓整，且其外圍常被一層黑色的純稀土相包裹，如圖7(c)、(d)所示。

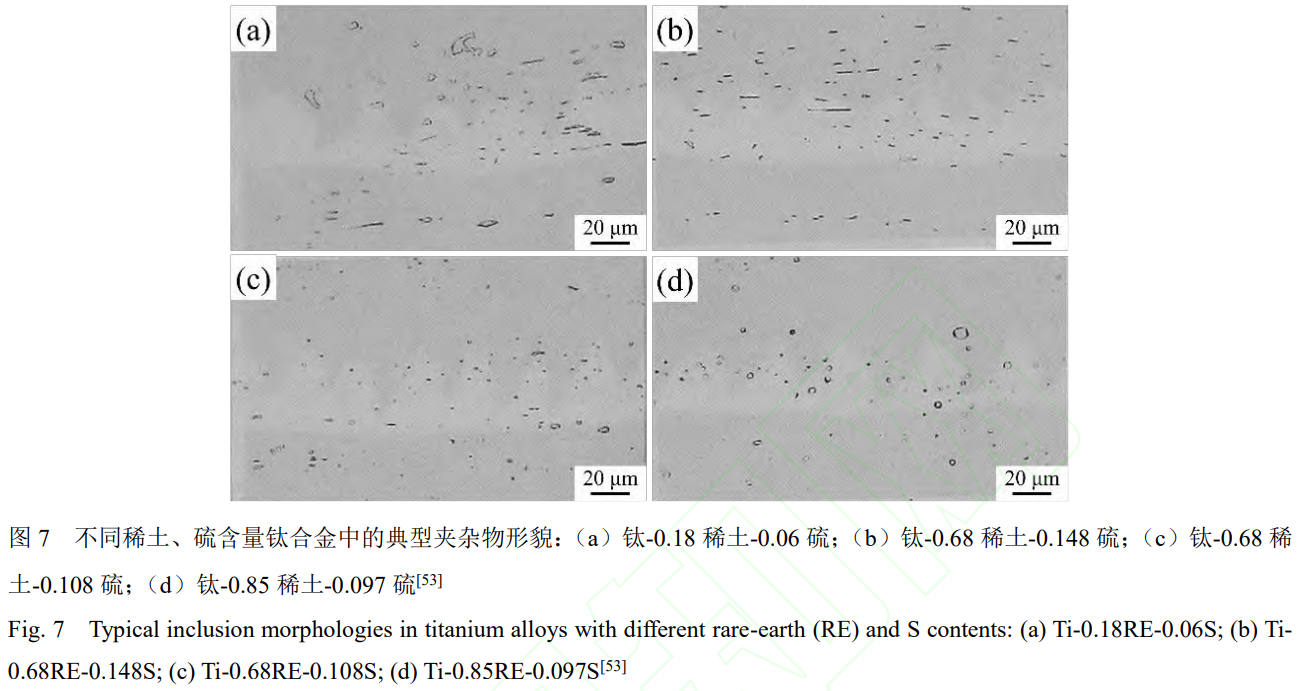

為實現切削性能與綜合力學性能的平衡，精確控制稀土與S的添加比例至關重要。在日本學者 [54]針對Ti-3Al-2V易切削鈦合金的開發中，將稀土含量控制在0.29%~1.3%，S含量在0.07%~0.23%范圍內，并保持w_R/w_S比值在2.4~4.0。在此優化成分下，稀土-硫系易切削鈦合金的室溫強度與疲勞性能與基體合金相當，雖然在900℃以下其高溫延性略低，但在900℃以上時，與基體合金一樣均表現出優異的高溫延性(>90%)。
稀土與S的復合添加還能細化鈦合金的顯微組織，這主要歸因于析出第二相的異質形核作用和對晶界的釘扎效應 [51,54]。更重要的是，合金的切削性能得到顯著提升，這主要得益于析出的第二相(尤其是稀土硫化物)割裂了基體的連續性，在切削過程中促進應力集中和切屑脆性斷裂[51,54]。中村貞行等[53]的研究進一步指出，稀土能將有害的板條狀硫化物轉變為有益的顆粒狀相。切屑形貌分析表明(圖8)，稀土與S的加入通過促進不連續的塑性變形和增強絕熱剪切敏感性，顯著改善了切屑的脆斷性。切削性能的優化具體體現在切削力降低和刀具壽命延長。切削力通常隨稀土和S添加量的增加而下降;刀具壽命則隨S含量增加而提高，但過量的稀土會因與硬質合金刀具發生化學反應，反而加劇刀具磨損。在汽車用易切削鈦合金的開發中，木村篤良等[54]證實，稀土-硫改性合金在鉆孔和車削加工中均表現出更長的刀具壽命，表明其切削性能優于基體材料。

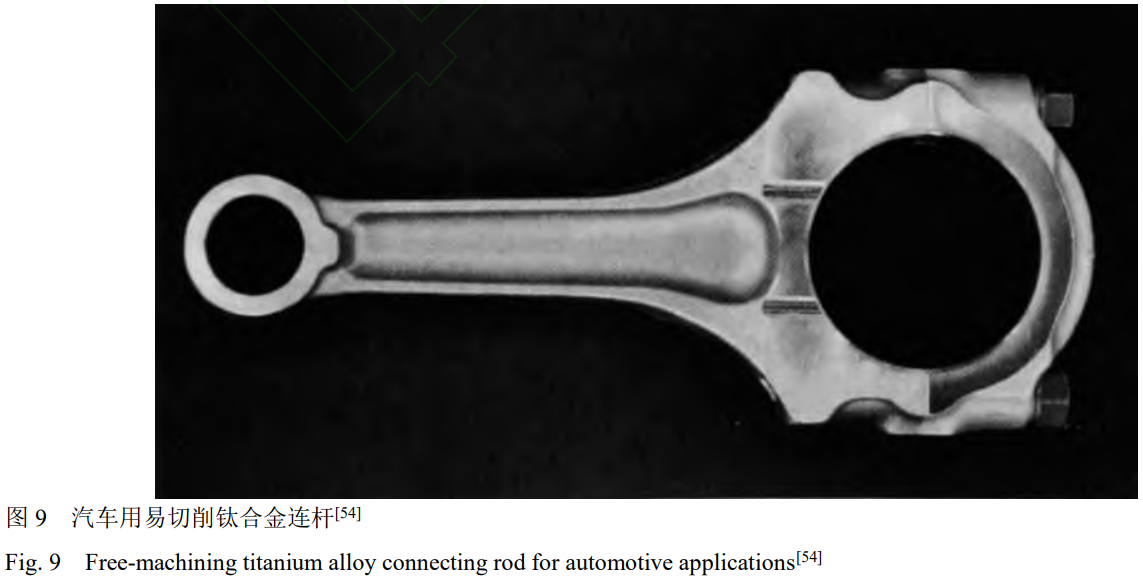

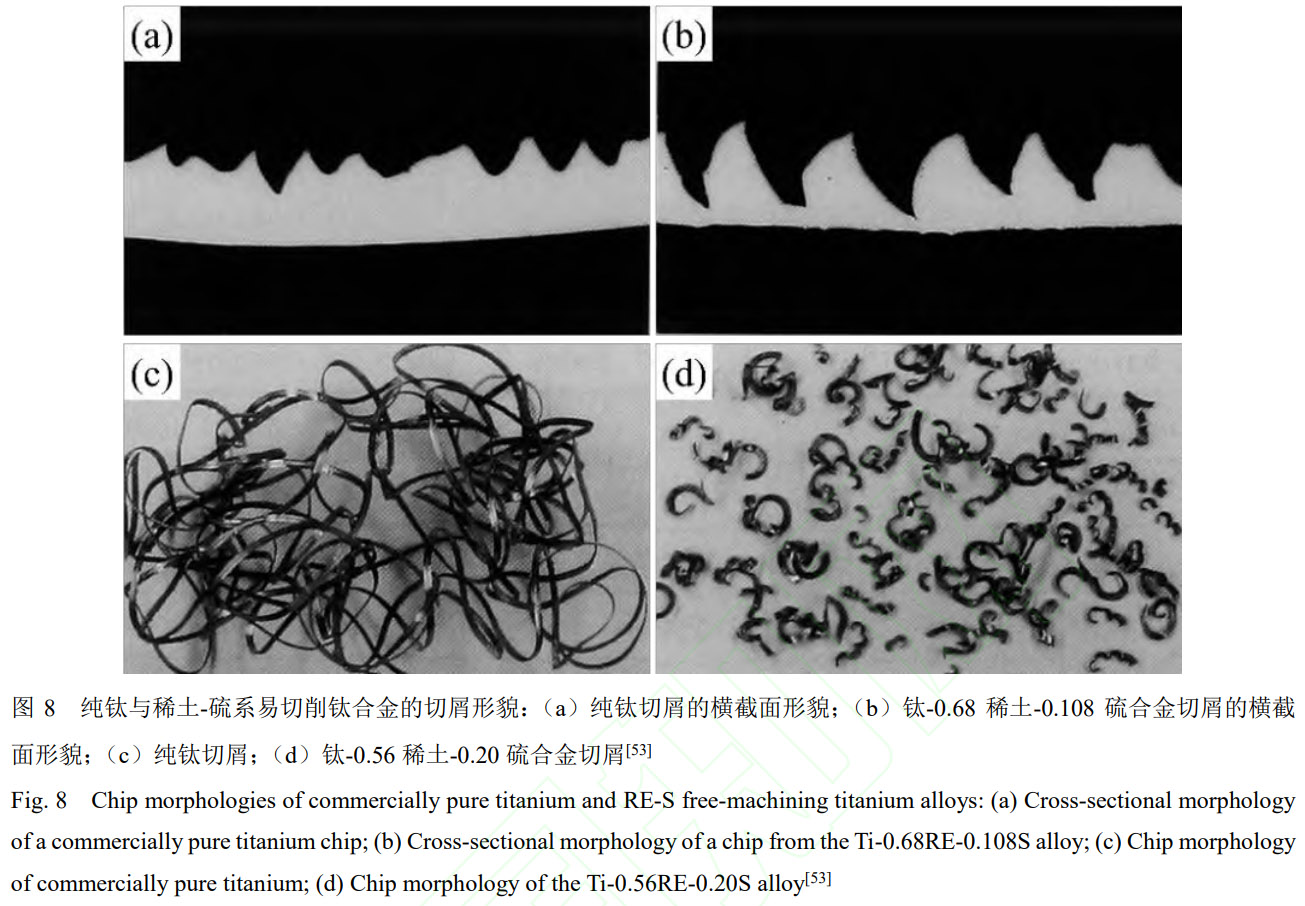

雖然稀土也可與S、Ca、Se、Te等多種元素復合添加形成有益夾雜物，但無論從經濟性還是綜合性能角度考量，稀土與硫的組合被認為是最佳選擇，也是目前已實現工業化應用的易切削鈦合金體系。如圖9所示，由木村篤良等開發的稀土-硫系易切削鈦合金Ti-3Al-2V已成功應用于汽車連桿的批量制造[54]。
稀土-硫復合添加通過形成彌散顆粒狀稀土硫化物，替代有害的晶界Ti-S相，成為改善鈦合金切削性能的關鍵。其機理在于第二相顆粒通過促進應力集中與絕熱剪切，優化切屑分離過程。通過將w_R/w_S精確控制于優化窗口(如2.4~4.0)，可實現切削與力學性能的最佳平衡。目前，該體系因其在性能與成本間的卓越平衡，已成為實現工業化應用的易切削鈦合金方案，展現了廣闊的工程應用前景。
3、添加銅/銀開發易切削鈦合金
鈦合金是生物醫用領域的關鍵材料之一，在骨科及牙科植入物領域展現出巨大潛力[55-61]。然而，其進一步應用受到兩方面關鍵問題的制約:一是鈦合金材料本身切削加工困難，嚴重影響精密復雜構件的制造效率;二是植入體易引發細菌感染，亟需賦予其內在抗菌性能[62-66]。研究表明，在鈦基體中引入Cu或Ag元素可有效應對上述挑戰[67-78]。所開發的Ti-Cu與Ti-Ag合金在保留純鈦良好生物相容性與耐蝕性的同時，綜合性能顯著提升，兼具優異的強度、硬度、可切削性與抗菌功能，展現出良好的應用前景。
在制備工藝方面，Cu與Ag通常以純金屬形式加入鈦熔體，二者在鈦中均具有一定固溶度，并作為β穩定元素降低合金的熔點，從而改善其鑄造性能[79-81]。此外，Cu和Ag的添加還可通過溶質效應細化合金的顯微組織[81-84]。在凝固及后續熱處理過程中，過飽和的Cu或Ag會通過共析反應析出金屬間化合物Ti?Cu或Ti?Ag;透射電鏡觀察表明，這些析出相多呈黑色顆粒狀分布于基體中[85,86]，如圖10所示。值得注意的是，第二相的體積分數對合金性能具有關鍵影響:當Cu或Ag含量較低時，析出相數量有限，對加工性能的改善作用不顯著;而當其含量過高時，大量脆性Ti?Cu或Ti?Ag相的產生將導致基體嚴重脆化，損害合金的綜合力學性能[74,77]。研究[73-76,78]表明，隨著Cu、Ag含量的增加，Ti-Cu與Ti-Ag合金的強度和切削性能均有所提升，但塑性指標如延伸率則顯著下降。例如，當Cu含量達到10%時，合金延伸率由純鈦的35%急劇下降至不足1%，呈現完全脆性特征;而Ag含量為20%時，延伸率也降至約20%。因此，在開發Ti-Cu與Ti-Ag系易切削鈦合金時，必須合理調控合金成分，以在切削性能與塑性之間取得合理平衡，并滿足其在具體服役條件下的性能要求。

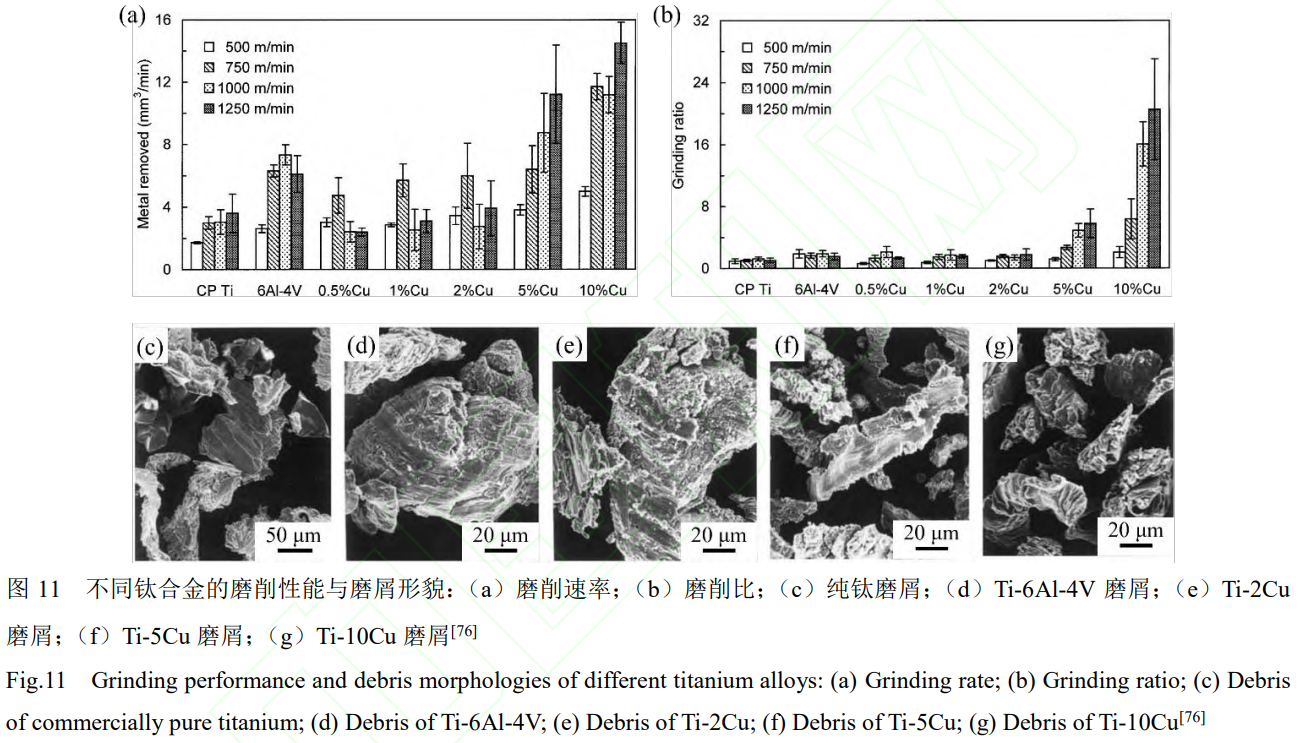

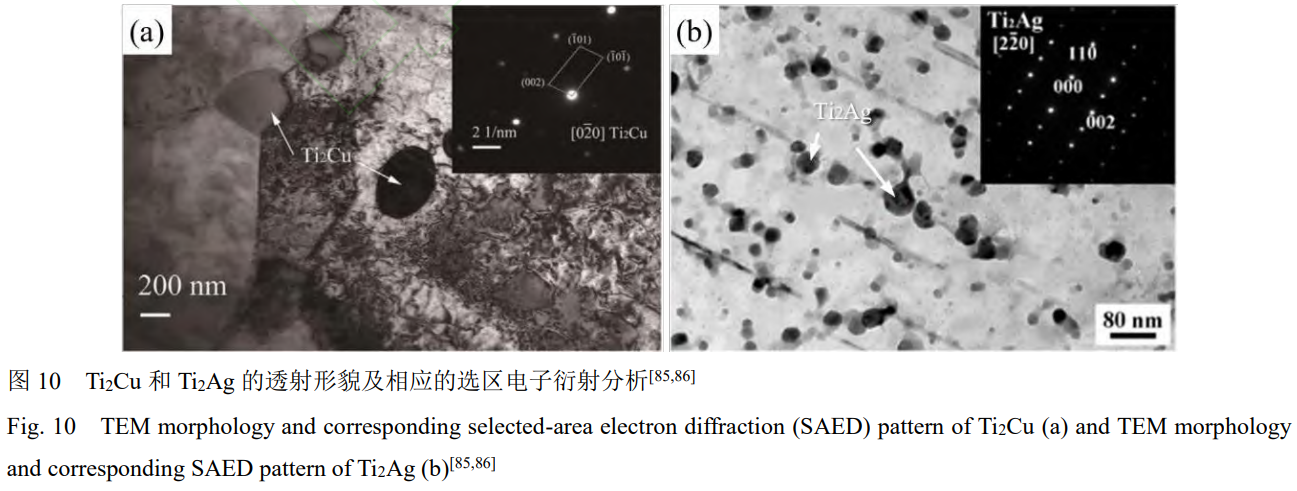

Ti-Cu和Ti-Ag合金切削性能的提升主要歸因于脆性第二相Ti?Cu和Ti?Ag的析出。這些相在晶界處連續或斷續分布，削弱了晶界結合強度，降低了材料整體延性，從而在切削過程中促進切屑的斷裂與分離，形成短小而易于處理的切屑[73-78]。Masafumi等[76]的研究系統比較了不同Cu含量Ti-Cu合金的可磨削性能，發現隨著Cu含量增加，合金的磨削速率(每分鐘去除的鈦合金體積)有逐漸增加的趨勢，其可磨性得到改善，如圖11(a)所示;其中Ti-10Cu在所有測試磨削速度下均表現最優，尤其在高速條件下，其磨削比(去除的鈦合金體積與砂輪損失的體積比)約為純鈦(CPTi)的20倍，如圖11(b)所示。對磨削碎屑的形貌分析進一步證實，Ti-Cu合金產生的碎屑尺寸顯著小于純鈦，且在Cu含量為5%和10%時碎屑細化效果最為明顯，如圖11(c)~(g)所示。對于Ti-Ag合金，其可磨性表現出對Ag含量與磨削速度的共同依賴性[78]:在低速磨削時，各成分Ti-Ag合金的磨削性能與純鈦相近;而當Ag含量提高至20%且在高速磨削時，其磨削速率與磨削比則顯著超越純鈦，同時產生的磨屑也更為細小。
此外，耐腐蝕性是生物醫用鈦合金的核心指標之一。Cu與Ag作為合金化元素，對鈦合金耐腐蝕性的影響均呈現一個明確的“安全窗口”，且其核心機制均取決于所形成的Ti?Cu、Ti?Ag的微觀形態與分布，而非單純由含量決定[73,81,84-86]。Chen等[84]的研究中發現對于Ti-Ag合金，當Ag含量≤20%時，其耐腐蝕性與純鈦相當甚至更優;但若含量超過30%，則會因形成粗大連續的Ti?Ag相而發生優先溶解，導致鈍化膜破裂與點蝕。對于Ti-Cu合金，以Ti-5Cu為例，其耐蝕性高度依賴于熱處理誘導的相結構，均勻的α-Ti+Ti?Cu或完全β-Ti+Ti?Cu結構可優于純鈦，而不均勻的α-Ti+轉變β-Ti混合結構則更差[85]。
綜上所述，在鈦合金中添加Cu或Ag可同步實現抗菌與易切削功能。其本質機理是脆性Ti?Cu/Ti?Ag第二相在切削過程中促進切屑斷裂，從而顯著提升磨削效率。然而，該策略存在內在的“強度-塑性”權衡矛盾，即切削性能的提升以犧牲材料塑性為代價。因此，成分的精確調控以求得綜合性能的合理平衡，是該類合金設計與應用的關鍵。
4、熱氫處理開發易切削鈦合金
鈦合金熱氫處理是一種利用氫在鈦中可逆合金化特性來改善其加工性能的新型技術。該技術通過精確控制氫在鈦合金中的含量與存在狀態，有效調控其相變過程并優化微觀組織結構[87,88]。這一方法不僅顯著提升了鈦合金的切削加工性能與力學性能，同時有助于降低制造成本并提高加工效率[89-93]。
目前，鈦合金熱氫處理主要采用低溫電化學置氫與高溫氣相置氫兩種方法[94]。低溫電化學法通常在常溫環境下進行，以試樣為陰極、鉑絲為陽極，在電解液中實現氫的滲透。該方法操作溫度低，但氫擴散效率有限，且難以精確控制氫含量，因此主要適用于薄板類材料。相比之下，高溫氣相置氫雖對設備要求較高，但能夠通過調節氫氣壓力、氣體流量與系統溫度，實現氫含量的精確控制及其在材料中的均勻分布，因而在科研實驗中應用更為廣泛。在改善切削性能方面，不同類型鈦合金對應的置氫量通常介于0.2%至0.8%之間[90,93,95-97]。具體而言，各合金的優化范圍如下:TA1為0.3%~0.6%，TA7的最佳值約為0.5%，TC4為0.2%~0.4%，TC6約為0.3%，TC8為0.7%~0.8%，TC25為0.6%~0.7%。氫含量過低難以有效改善切削性能，而過高則可能引發氫脆及不可逆組織損傷。為此，需在加工完成后通過真空退火工藝將氫含量恢復至安全水平，以保障材料服役可靠性[98,99]。
氫原子半徑較小，在鈦合金中主要以間隙固溶形式存在[100,101]。作為一種β穩定元素，氫在β-Ti中的溶解度遠高于α-Ti，且隨溫度升高而增大，如在600℃時其溶解度可達約3%[102]。在凝固過程中，氫還可通過共析反應析出δ氫化物。因此，氫在鈦合金中主要以固溶態和δ氫化物兩種形式存在[103]。δ氫化物常呈粒狀或針狀，分布于α晶粒內部及晶界區域，其典型形貌及衍射斑點分別如圖12(a)、(b)所示[104]。

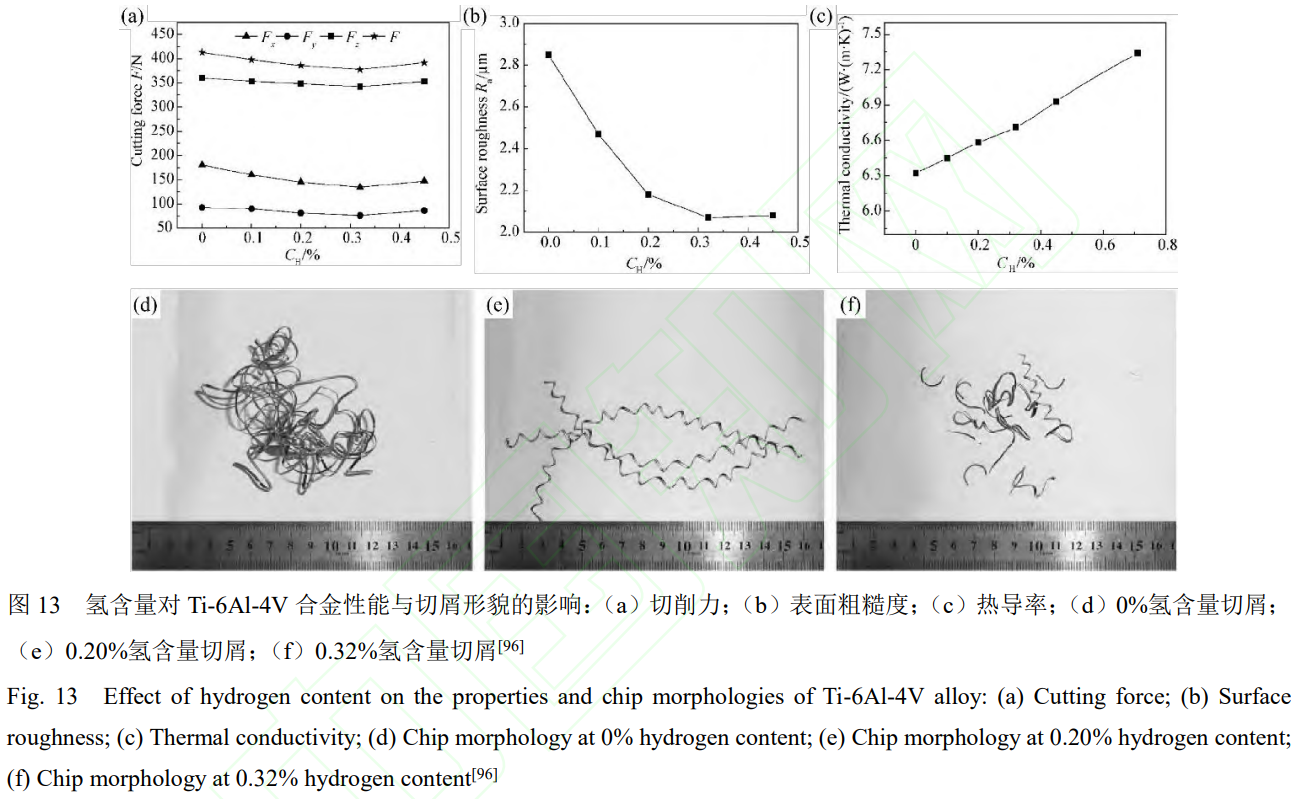

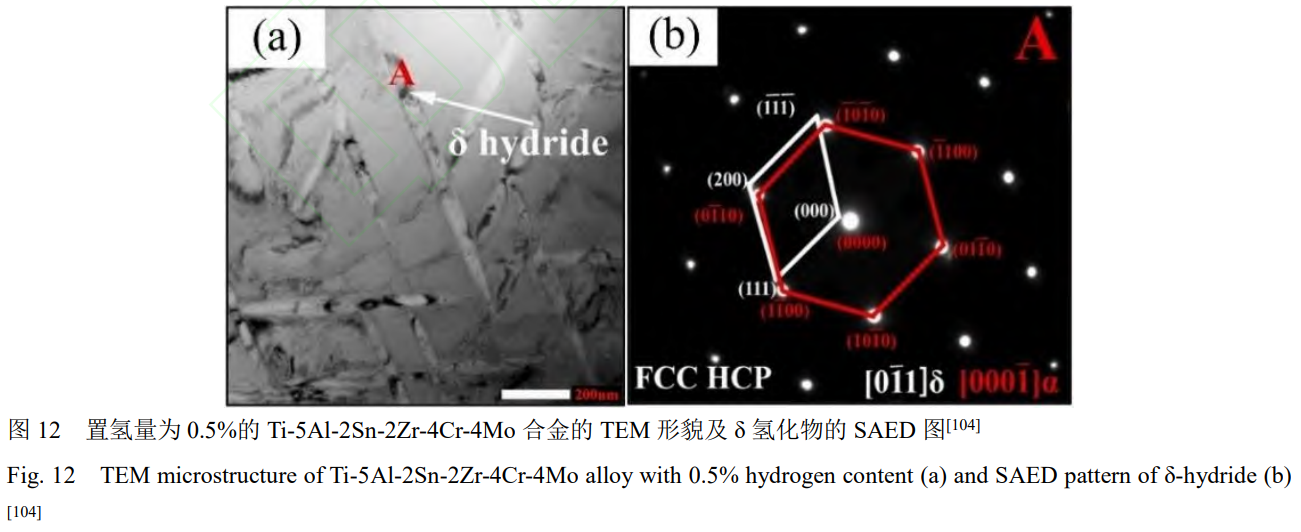

熱氫處理通過調控氫含量顯著影響鈦合金的微觀組織與切削性能。氫作為β穩定元素，可提高β相比例，并在高含量下促使組織向近β型轉變;其快速擴散作用有助于促進氫化物與α相形成特定取向關系。此外，高溫充氫過程中因晶格膨脹引起的剪切應力，可進一步促使層片組織破碎與細化，從而優化微觀結構。切削性能的改善主要歸因于δ氫化物引起的材料脆化促進切屑斷裂，以及流變應力、韌性、刀具摩擦系數的降低和導熱系數的提高，這些因素共同作用導致切削溫度下降，可加工性顯著提升[91-95,97,105]。華小珍等[96]對Ti-6Al-4V合金的研究表明最佳氫含量范圍為0.3%~0.4%，熱氫處理可有效降低切削力和表面粗糙度，并提高合金熱導率，同時，置氫Ti-6Al-4V合金的切屑表現出更強的脆斷特性(圖13)。李紅等[106]的研究也證實，置氫鈦合金在切削過程中切屑更易產生微裂紋，鋸齒化程度提高。與之相對，郝國建等[97]對TA15合金的研究顯示，熱氫處理對切削力的降低效果有限，除0.28%氫含量條件下略有下降外，其余情況下切削力隨氫含量增加而上升;盡管如此，氫的引入仍通過降低材料韌性而促進了切屑斷裂。
鈦合金熱氫處理通過氫的可逆合金化效應，在加工過程中有效調控材料微觀組織與相組成，從而顯著改善其切削性能。該技術主要利用δ氫化物析出作用，促進切屑斷裂、降低切削力，并通過后續真空退火消除氫脆風險。
5、其它路線開發易切削鈦合金
在開發易切削鈦合金的策略中，通過引入特定合金元素以調控第二相組成與形態被視為提升其切削性能的有效途徑。研究表明[107,108]，在鈦合金中單獨添加0.5%~2.0%的Ni(通常以鈦鎳中間合金形式加入)，0~3.0%的Zr(以鋯鈦中間合金形式)或0~1.0%的Mg(可采用鎂鐵或鎂鋁中間合金形式)，能夠有效改善材料的切削加工性。這些元素在合金中主要分別形成Ti?Ni金屬間化合物、ZrTi化合物以及MgO氧化物第二相。這些第二相顆粒通過促進切屑的斷裂與分離，優化切屑形態，從而顯著提升鈦合金的斷屑能力和整體切削性能。此外，多元復合添加模式也被證實具有協同優化作用，例如將C與S [109]、稀土與S、Bi、Se、Te、P、Ni[110]，Al、Si、Zr元素[111]進行組合添加，能夠通過形成多種功能不同的第二相改善合金性能。
通過合金化調控第二相是提升鈦合金切削性能的有效微觀手段。單一元素添加(如Ni、Zr、Mg)機理明確、工藝相對簡單，但往往在改善切削性的同時，可能對材料的韌性、高溫性能或工藝性帶來不同程度的犧牲，其工程應用需在性能折衷中尋找平衡點。相比之下，多元復合添加模式通過設計多相協同體系，代表了更高的技術復雜性和更優的性能潛力，是解決鈦合金“難切削”與“高性能”矛盾的關鍵研究方向。然而，其從實驗室走向大規模工程應用，仍面臨一系列挑戰:一是成分-組織-切削性能-力學性能之間多維度的精準建模與設計理論尚待完善;二是與之匹配的熔煉、加工等制備工藝需要更高的穩定性和控制精度;三是需要考慮綜合成本效益。
6、總結與展望
本文系統綜述了通過添加稀土元素、復合引入稀土與S、引入Cu/Ag以及熱氫處理等途徑改善鈦合金切削性能的研究進展，其核心原理在于通過引入特定的第二相或利用可逆的氫合金化效應，系統性地調控材料的微觀結構與性能，從而優化其在動態切削過程中的行為。綜合本文所述的各種技術路徑，其改善切削性能的機理可歸結為以下幾個關鍵方面:
(1)應力集中與裂紋萌生源效應:無論是稀土氧化物(如CeO?，Er?O?，Y?O?)、稀土硫化物、金屬間化合物(Ti?Cu，Ti?Ag)還是δ氫化物，這些引入的第二相顆粒在力學性能上通常與鈦基體存在顯著差異(如硬度、彈性模量)。它們在切削過程中作為微觀應力集中點，能夠優先誘發微裂紋的萌生與擴展。這些微裂紋在后續的剪切變形中相互連接，有效促進了宏觀切屑的脆性斷裂，從而將連續不斷的帶狀切屑轉變為短小、易處理的碎斷狀切屑。這不僅改善了切屑的處理性，也減少了切屑與刀具、工件的纏繞，有助于切削過程的穩定。
(2)界面弱化與切屑分離效應:第二相顆粒，特別是當其分布于晶界時，能夠削弱晶界結合強度。在切削剪切應力的作用下，裂紋易于沿這些弱化的界面(如顆粒/基體界面或富含脆性相的晶界)擴展，導致切屑更易發生沿晶或穿晶斷裂，實現“切屑分離”。例如，稀土-硫系合金中顆粒狀稀土硫化物對基體連續性的割裂，以及Ti-Cu/Ti-Ag合金中晶界Ti?Cu/Ti?Ag相對晶界的弱化，均體現了這一機理。
(3)熱-力耦合軟化與熔融脆化效應:此機理主要適用于低熔點第二相，如純稀土金屬顆粒(La，Ce等)。在切削區產生的高溫環境下，當溫度超過這些低熔點相的熔點時，它們會發生局部軟化甚至熔化。這種液相在切屑的剪切帶內起到“潤滑”和“脆化”的雙重作用:一方面可能略微降低摩擦;另一方面，更重要的是，液態薄膜極大地削弱了切屑內部的材料結合力，在振動或剪切作用下極易導致切屑斷裂。此效應顯著降低了形成長而纏繞切屑的傾向。
(4)材料本征性能的調控:合金化或熱氫處理能夠改變鈦合金的本征力學和物理性能。例如，脆性第二相的引入或氫的固溶通常會降低材料的延性和韌性，這本身就有利于切屑的斷裂。此外，氫的引入被證實可以降低鈦合金的流變應力和刀具-工件間的摩擦系數，同時提高其導熱率。這些變化共同作用，導致切削力和切削溫度的降低，從而減緩刀具磨損，改善加工表面質量。
未來，易切削鈦合金的研發需完成從“試錯法”到“設計導向型”的根本范式轉變。其核心在于通過多尺度協同設計，融合計算手段，實現從原子尺度預測相穩定性到宏觀尺度調控切削性能的定向優化。突破的關鍵在于推動“材料-工藝”一體化協同創新。這要求合金設計本身實現功能與結構的統一(如兼具促斷屑與抗菌性)，更需將材料改性(如添加稀土、熱氫處理)與外部加工工藝(切削參數、刀具、冷卻)深度耦合，二者存在深刻的協同效應:優化的切削速度與冷卻策略能充分“激發”材料中第二相的脆化促斷屑潛力(如高速熱激活稀土相熔融)，而先進的刀具涂層與幾何設計則為改性材料的可加工性提供保障(如抗粘著涂層應對易切削相)。最終，需依托材料基因工程與智能設計平臺，構建“成分-工藝-組織-熱加工性能-切削性能-力學性能”的全鏈條數據庫，利用機器學習逆向推薦最優材料與工藝組合，從而實現新材料的快速、精準開發與應用。
參考文獻
[1]關慰勉，梁新增，劉艷梅，等.層狀復合鈦合金增材制造研究進展及發展趨勢[J].中國有色金屬學報，2024,34(07):2173-2187.
GUAN Weimian, LIANG Xinzeng, LIU Yanmei, et al. Research progress and development tend of additive manufacturing layered composite titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2024, 34(7):2173-2187.
[2]趙秦陽，陳永楠，徐義庫，等.鈦合金材料低成本化制備技術進展與展望[J].中國有色金屬學報，2021,31(11):3127-3140.
ZHAO Qin-yang, CHEN Yong-nan, XU Yi-ku, et al. Progress and prospects of cost-effective manufacturing technologies for titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(11): 3127-3140.
[3] HAZWANI M R S N, LIM L X, LOCKMAN Z, et al. Fabrication of titanium-based alloys with bioactive surface oxide layer as biomedical implants: Opportunity and challenges[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(1): 1–44.
[4]楊怡婷，趙秦陽，賈致遠，等.冷軋對CT20鈦合金微觀組織和力學性能的影響[J].中國有色金屬學報,2023,33(08):2593-2607.
YANG Yiting, ZHAO Qinyang, JIA Zhiyuan, et al. Effect of cold rolling on microstructure and mechanical properties of CT20 titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(8): 2593–2607.
[5]陳宇強，賀梓泯，潘素平，等.Ti-55511合金顯微組織對其高溫疲勞行為的影響[J].中國有色金屬學報,2023,33(03):767-780.
CHEN Yuqiang, HE Zimin, PAN Suping, et al. Influence of microstructure of Ti-55511 alloy on its fatigue behavior at high temperature[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(3): 767–780.
[6] PRAMANIK A. Problems and solutions in machining of titanium alloys[J]. The International Journal of Advanced Manufacturing Technology, 2014, 70(5): 919–928.
[7] HOURMAND M, SARHAN A A, SAYUTI M, et al. A comprehensive review on machining of titanium alloys[J]. Arabian Journal for Science and Engineering, 2021, 46(8): 7087–7123.
[8] DREDGE C, M'SAOUBI R, THOMAS B, et al. A low-cost machinability approach to accelerate titanium alloy development[J]. Proceedings of the Institution of Mechanical Engineers, Part B: Journal of Engineering Manufacture, 2021, 235(10): 1618–1632.
[9]劉戰強，趙永耀，王兵，等.難加工金屬材料切削表面完整性預測與調控[J].中國機械工程: 2025, 1–22.
[10] LIU D, NI C, WANG Y, et al. Review of serrated chip characteristics and formation mechanism from conventional to additively manufactured titanium alloys[J]. Journal of Alloys and Compounds, 2024, 970: 172573.
[11]韓飛，辛柏樸，劉冉.鈦合金板材輥彎成形特性及顯微組織和織構演化規律[J].中國有色金屬學報，2023,33(06):1804–1820.
[12] DENKENA B, HUFENBACH J K, BERGMANN B, et al. Influence of the process parameters on the microstructure and the machinability of additively manufactured Ti-5553 titanium alloy[J]. CIRP Journal of Manufacturing Science and Technology, 2024, 55: 42–53.
[13] TELRANDHE S V, SAXENA A K, MISHRA S. Effect of microstructure and cutting speed on machining behavior of Ti6Al4V alloy[J]. Journal of Mechanical Science and Technology, 2017, 31(5): 2177–2184.
[14] REHAN M, ZHAO T, YIP W S, et al. Microstructure and machinability of selective laser melted titanium alloy in micro-milling[J]. Journal of Materials Research and Technology, 2024, 33: 8491–8502.
[15] SHEHATA M M, EL-HADAD S, SHERIF M, et al. Influence of Microstructure and Alloy Composition on the Machinability of α/β Titanium Alloys[J]. Materials, 2023, 16(2): 688.
[16] ZHANG C, ZOU D, MAZUR M, et al. The state of the art in machining additively manufactured titanium alloy Ti-6Al-4V[J]. Materials, 2023, 16(7): 2583.
[17]商國強，張曉泳，王新南，等.冷卻速率對TB17鈦合金顯微組織和力學性能的影響[J].中國有色金屬學報,2023,33(06):1758–1768.
[18]于文澤，劉宇珂，王福斌，等.外場輔助定向能量沉積鈦合金研究進展[J].中國有色金屬學報，2024,34(08):2641–2660.
[19]陶朗朗，陶文遠，方煒，等.硬質合金刀具表面AlCrBN/AlTiN多層涂層制備及高速干式切削鈦合金性能[J].中國表面工程,2025,38(02):268–280.
[20] WANG Q, CHEN X, AN Q, et al. Research on cutting performance and tool life improvement methods of titanium alloy ultra-high speed milling tools[J]. Journal of Manufacturing Processes, 2024, 131: 38–51.
[21] LIU W, LI G, SHAO Z, et al. Advance in experimental research on cutting temperature of titanium alloys[J]. The International Journal of Advanced Manufacturing Technology, 2023, 126(5): 1827–1844.
[22] LU Z, ZHANG D, ZHANG X, et al. Effects of high-pressure coolant on cutting performance of high-speed ultrasonic vibration cutting titanium alloy[J]. Journal of Materials Processing Technology, 2020, 279: 116584.
[23] ZHU X, JIANG Z, LIU Z, et al. Trace Y for as-cast Ti6Al4V to simultaneous enhance strength-ductility[J]. Journal of Alloys and Compounds, 2023, 948: 169757.
[24] SONG X, NIINOMI M, NAKAI M, et al. Improvement in fatigue strength while keeping low Young's modulus of a β-type titanium alloy through yttrium oxide dispersion[J]. Materials Science and Engineering: C, 2012, 32(3): 542–549.
[25] DENG T, LI S, LIANG Y, et al. Effects of scandium and silicon addition on the microstructure and mechanical properties of Ti-6Al-4V alloy[J]. Journal of Materials Research and Technology, 2020, 9(3): 5676–5688.
[26] ZHONG X, DENG T, XIAO W, et al. Effect of minor Sc modification on the high-temperature oxidation behavior of near-α Ti alloy[J]. Corrosion Science, 2023, 217: 111122.
[27] HUSSAIN M, SIEMERS C, ROSLER J. Development of a free-machining (α+β) titanium alloy based on Ti-6Al-2Sn-4Zr-6Mo[J]. Materials and Manufacturing Processes, 2013, 28(5): 545–549.
[28] SIEMERS C, JENCUS P, BKER M, et al. A new free machining titanium alloy containing lanthanum[C]//Eleventh World Conference on Titanium, 2007: 709–712.
[29] MUHAMMAD R, HUSSAIN M S, MAUROTTO A, et al. Analysis of a free machining α+β alloy using conventional and ultrasonically assisted turning[J]. Journal of Materials Processing Technology, 2014, 214(4): 906–915.
[30] NAKAMURA S. Free-cutting titanium alloy and its manufacturing method: JP23026485A[P]. 1997-07-20.
[31] MURAKAMI S. α-β titanium base metal with excellent tool life and chip breaking properties: JP2005027503A[P]. 2010-04-28.
[32] KIM N Y, LEE W, PARK C H. Effect of Ce Addition on the Machinability of Ti-6Al-4V Alloy[J]. Korean Journal of Metals and Materials, 2025, 63(1): 75–84.
[33] CHOI Y S, OH J M, PARK C H, et al. Development of Highly Machinable Ti Alloy with Exceptional Tensile Properties by Er Alloying Element Addition[J]. Korean Journal of Metals and Materials, 2024, 62(3): 171–179.
[34]蔣焓鴻,姜中濤.稀土元素對鈦合金組織與性能的影響研究進展[J].粉末冶金工業,2021,31(05):81–86.
[35]王林林，劉夢君，焦樹強，等.稀土元素對鈦合金的影響研究[J].稀土,2025,46(04):139–151.
[36]時尚,王道永,周勇漢,等.稀土元素對鈦合金的作用機制的研究現狀[J].世界有色金屬,2024(24):31–33.
[37] LI K, LIU Y, LIU X, et al. Simultaneous strength-ductility enhancement in as-cast Ti6Al4V alloy by trace Ce[J]. Materials & Design, 2022, 215: 110491.
[38]劉超，劉國威，郭雷明，等.稀土元素Er對Ti-6Al-4V-0.5Si合金組織與性能的影響[J].金屬熱處理,2020,45(12):222–226.
[39] CHENG X. Effect of Nd addition on microstructure and tensile properties of laser additive manufactured TC11 titanium alloy[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(5): 1501–1512.
[40] YU X, YU F, WU X, et al. Correlation between microstructural types and creep behavior of a PM near-α Ti-6Al-2Sn-4Zr-2Mo-0.1Si-0.5Y alloy[J]. Journal of Alloys and Compounds, 2025, 1022: 179957.
[41] YANG J, XIAO S, YUYONG C, et al. Effects of nano-Y?O? addition on the microstructure evolution and tensile properties of a near-α titanium alloy[J]. Materials Science and Engineering: A, 2019, 761: 137977.
[42] XU Y, LIU Z, ZHU X, et al. Effect of rare earth Ce addition on microstructure and mechanical properties of titanium alloy Ti-6Al-4V[J]. Materials Letters, 2023, 330: 133244.
[43] ZHONG X, DENG T, XIAO W, et al. Improving thermal stability and creep resistance by Sc addition in near-α high-temperature titanium alloy[J]. Journal of Materials Science & Technology, 2024, 183: 1–11.
[44]賀程偉，徐斌，陳慧琴，等.稀土Y對海洋工程用近α鈦合金組織性能的影響[J].材料工程: 2025, 1–11.
[45] WU X, LI L, HE N, et al. Influence of the cutting edge radius and the material grain size on the cutting force in micro cutting[J]. Precision Engineering, 2016, 45: 359–364.
[46] RENJIE J, ZHENG Q, YONGHONG L, et al. Effect of grain refinement on cutting force of difficult-to-cut metals in ultra-precision machining[J]. Chinese Journal of Aeronautics, 2022, 35(3): 484–493.
[47] HUANG Q, REN Y, LUO Y, et al. Deformation of MnS-MnTe inclusions in a sulfur-containing free-cutting steel with tellurium treatment[J]. Metallurgical and Materials Transactions B, 2023, 54(1): 370–381.
[48] QIU G-X, DU Q, LU F, et al. Review on regulation of MnS in non-quenched and tempered steel[J]. Journal of Iron and Steel Research International, 2024, 31(4): 779–789.
[49] YANG H, REN Y, JI S, et al. Modification of sulfides in a high sulfur steel by cerium addition[J]. Metallurgical and Materials Transactions B, 2022, 53(6): 3992–4005.
[50] MURRAY J. The S-Ti (sulfur-titanium) system[J]. Bulletin of Alloy Phase Diagrams, 1986, 7(2): 156–163.
[51] OGAWA M. Free-cutting β-type Ti alloy: JP2004177273A[P]. 2010-06-11.
[52] KIMURA A. Free-Machining Titanium Alloy and Method for Producing the Same: JP1993042490B2[P]. 1993-06-28.
[53] NAKAMURA S. Development of Free-Machining Pure Titanium and Free-Machining Titanium Alloys[J]. Electric Furnace Steel, 1988, 59(2): 79–86
（注，原文標題：易切削鈦合金研究進展_韓正鵬）
相關鏈接
